MFC 卡屬于控制系統計算機內的一個模塊，功能如下：

1、為了調節驅動裝置 （通過 DSE IBS）以及進行總線連接，PC 主板上插有 MFC （多功能卡）；

2、這樣可從 PC 實現專門的機器控制；

3、在該 MFC 上還有作為邏輯模塊的無源實時加速芯片；

4、它的任務是通過從 PCI 總線中斷生成一個非可屏蔽中斷 （即 NMI - Non Maskable Interrupt）并由此同時激活 VxWorks，從而實現對 WINDOWS 和 VxWorks 兩個操作系統的協調；

5、由于 WINDOWS 永遠無法屏蔽該類中斷，所以基于 VxWorks 的實時性能以及 VxWorks 較高的優先級可以始終得到保證；

6、這樣可確保自身的控制任務作為 VxWorks 下的任務始終具有優先權，并獨立于 WINDOWS 進行處理。

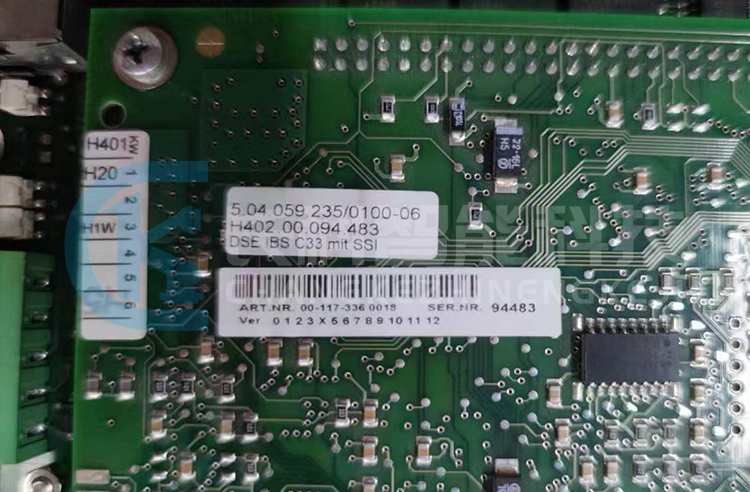

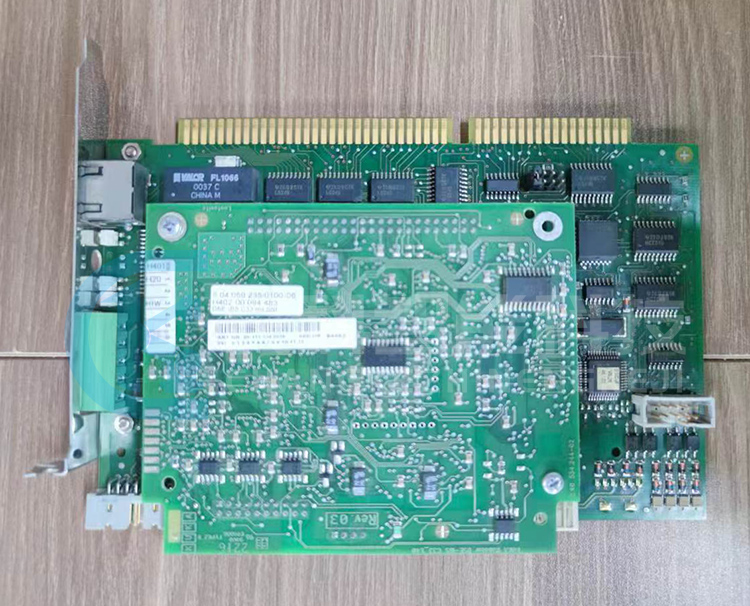

DSE-IBS （數字式電子伺服設備 - 聯絡總線接口）作用：

DSE-IBS 卡承擔最多 8 個軸的驅動裝置調節任務，從而減輕中央處理器的負載。

DSE-IBS 的任務：

①通過分解器數字轉換器 （RDW）采集位置實際值；

②位置調節；

③轉速調節；

④將電流 / 扭矩額定值的預設值傳送至 KSD 模塊。
